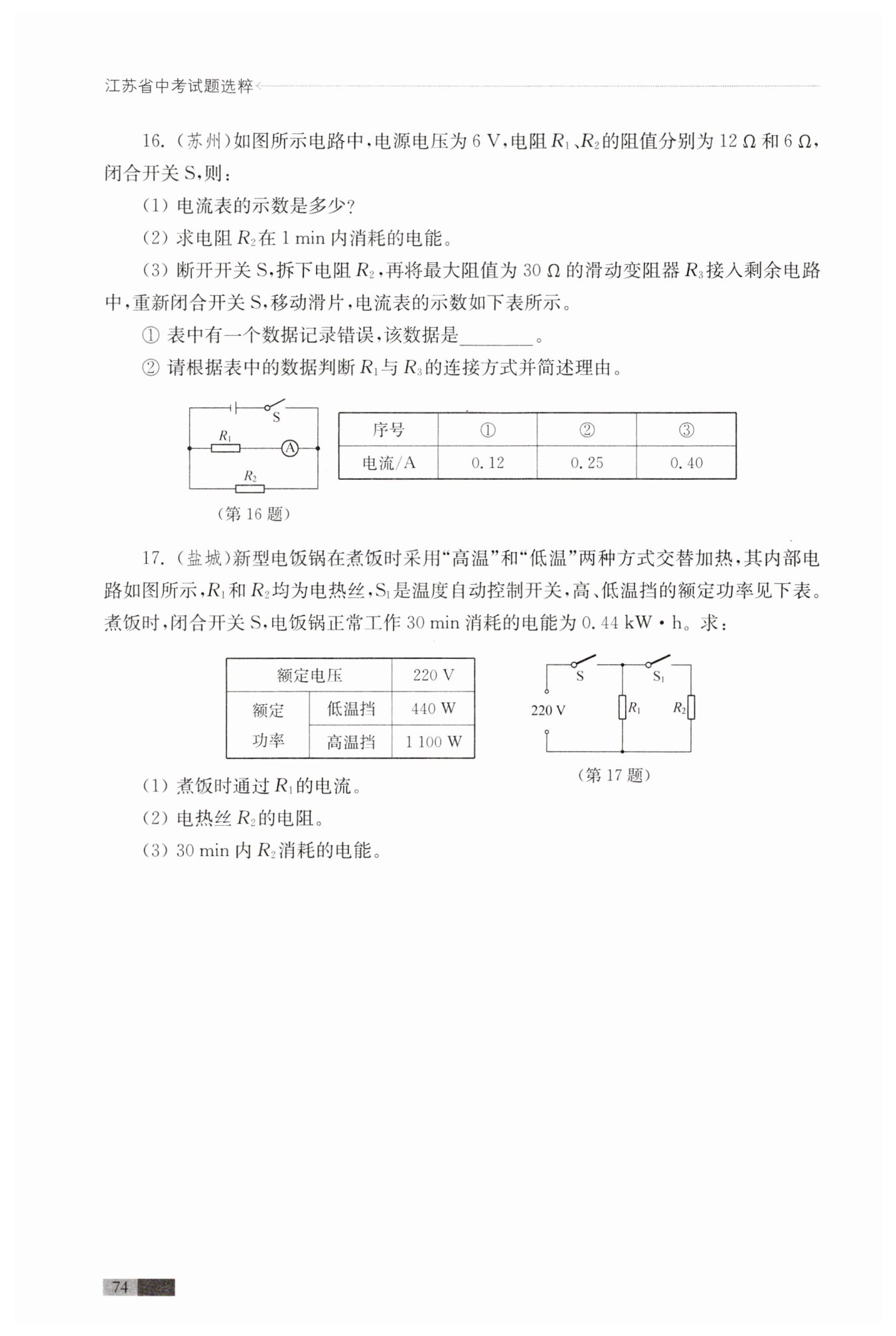

解：$(1) \mathrm I_{ 1}=\frac {U_{ }}{R_{ 1}}=\frac {{ 6 }\ \mathrm {V}}{{ 12 } \ \mathrm {Ω}}={ 0.5 }\ \mathrm {A}$

$(2) \mathrm P_{ 2 }=\frac {U_{ }^2}{R_{ 2 }}=\frac {({ 6 }\ \mathrm {V})^2}{{ 6 } \ \mathrm {Ω}}={6 }\ \mathrm {W}$

$ W_{2 }=P_{ 2 }t_{ }={ 6 }\ \mathrm {W}×{ 60 }\ \mathrm {s}={ 360 }\ \mathrm {J}$

0.12

串联;如果并联,移动滑片时电流表示数应不变

$ 解：(1)I_{ 1 }=\frac {P_{ 低 }}{U_{ }}=\frac {{ 440 }\ \mathrm {W}}{{ 220 }\ \mathrm {V}}={ 2 }\ \mathrm {A}$

$ (2)I_{ }=\frac {P_{高 }}{U_{ }}=\frac {{1100 }\ \mathrm {W}}{{ 220 }\ \mathrm {V}}={ 5 }\ \mathrm {A}$

$ I_{2 }=I_{ }-I_{ 1 }={ 5 }\ \mathrm {A}-{ 2}\ \mathrm {A}={3 }\ \mathrm {A}$

$ R_{ 2 }=\frac {U_{ }}{I_{2 }}=\frac {{ 220 }\ \mathrm {V}}{{ 3 }\ \mathrm {A}}={ 73.33 }\ \mathrm {Ω}$

$ (3)W_{ 2 }=0.44\ \mathrm {kW}· h-0.44×\mathrm {kW}×0.5\ \mathrm {h}=0.22\ \mathrm {kW}· h$
