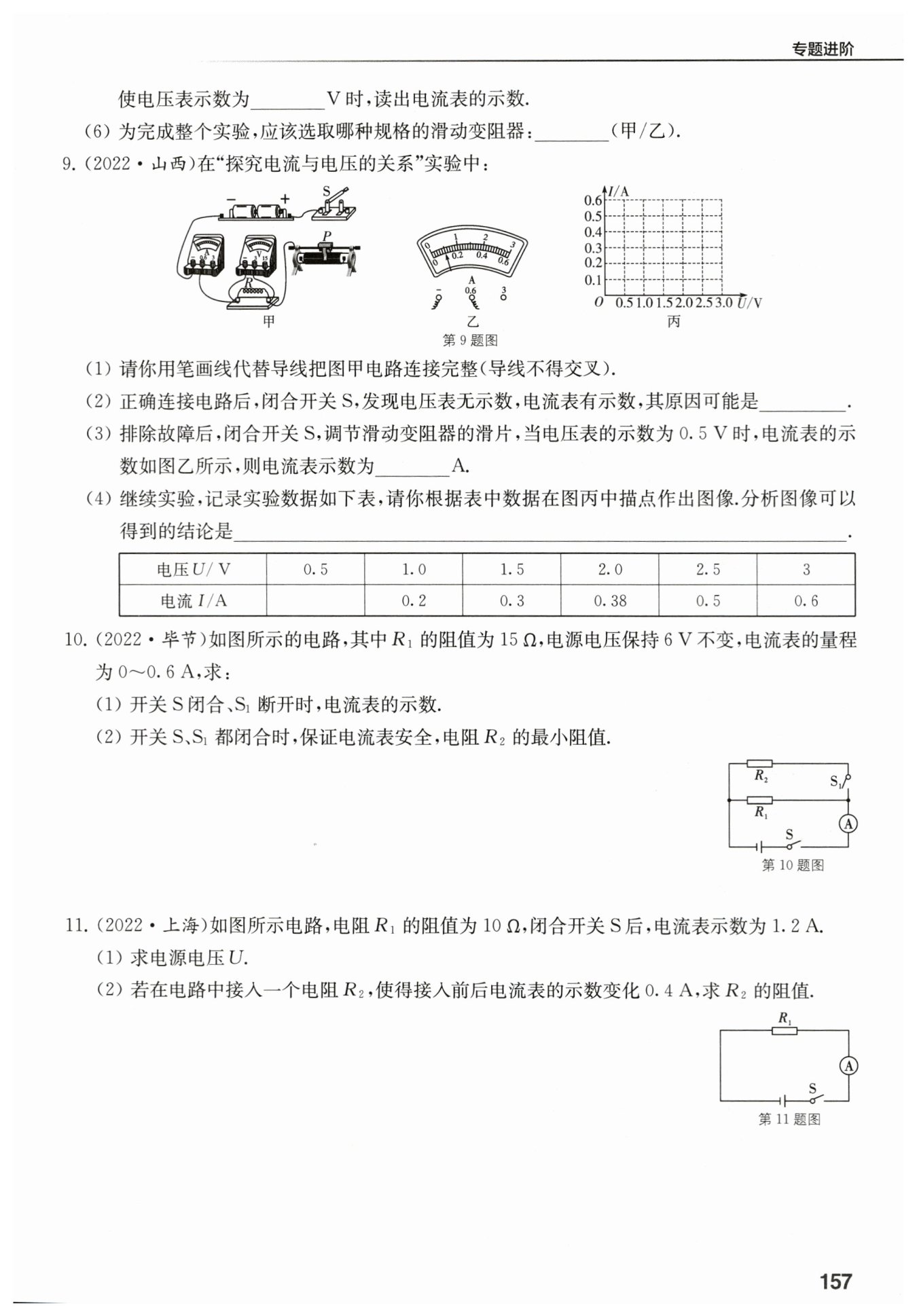

甲

定值电阻R断路

0.1

导体的电阻一定时，通过导体的电流与导体两端的电压成正比

$ 解：(1)I_{ 1}=\frac {U_{ }}{R_{ 1}}=\frac {{ 6 }\ \mathrm {V}}{{ 15 }\ \mathrm {Ω}}={ 0.4 }\ \mathrm {A}$

$ (2)I_{2 }=I_{ }-I_{ 1 }={ 0.6 }\ \mathrm {A}-{0.4 }\ \mathrm {A}={ 0.2 }\ \mathrm {A}$

$ R_{2 }=\frac {U_{ }}{I_{ 2 }}=\frac {{ 6 }\ \mathrm {V}}{{ 0.2 }\ \mathrm {A}}={ 30 }\ \mathrm {Ω}$

$ 解：(1)U_{ }=I_{ 1 }R_{ 1 }={ 1.2 }\ \mathrm {A}×{ 10} \ \mathrm {Ω}={ 12 }\ \mathrm {V}$

$ (2)若串联，\frac {12\ \mathrm {V}}{10\ \mathrm {Ω}}-\frac {12\ \mathrm {V}}{R_2+10\ \mathrm {Ω}}=0.4\ \mathrm {A}$

$ 得R_2=5\ \mathrm {Ω}$

$ 若并联，R_{ 2 }=\frac {{ 12 }\ \mathrm {V}}{{ 0.4 }\ \mathrm {A}}={ 30 }\ \mathrm {Ω}$
