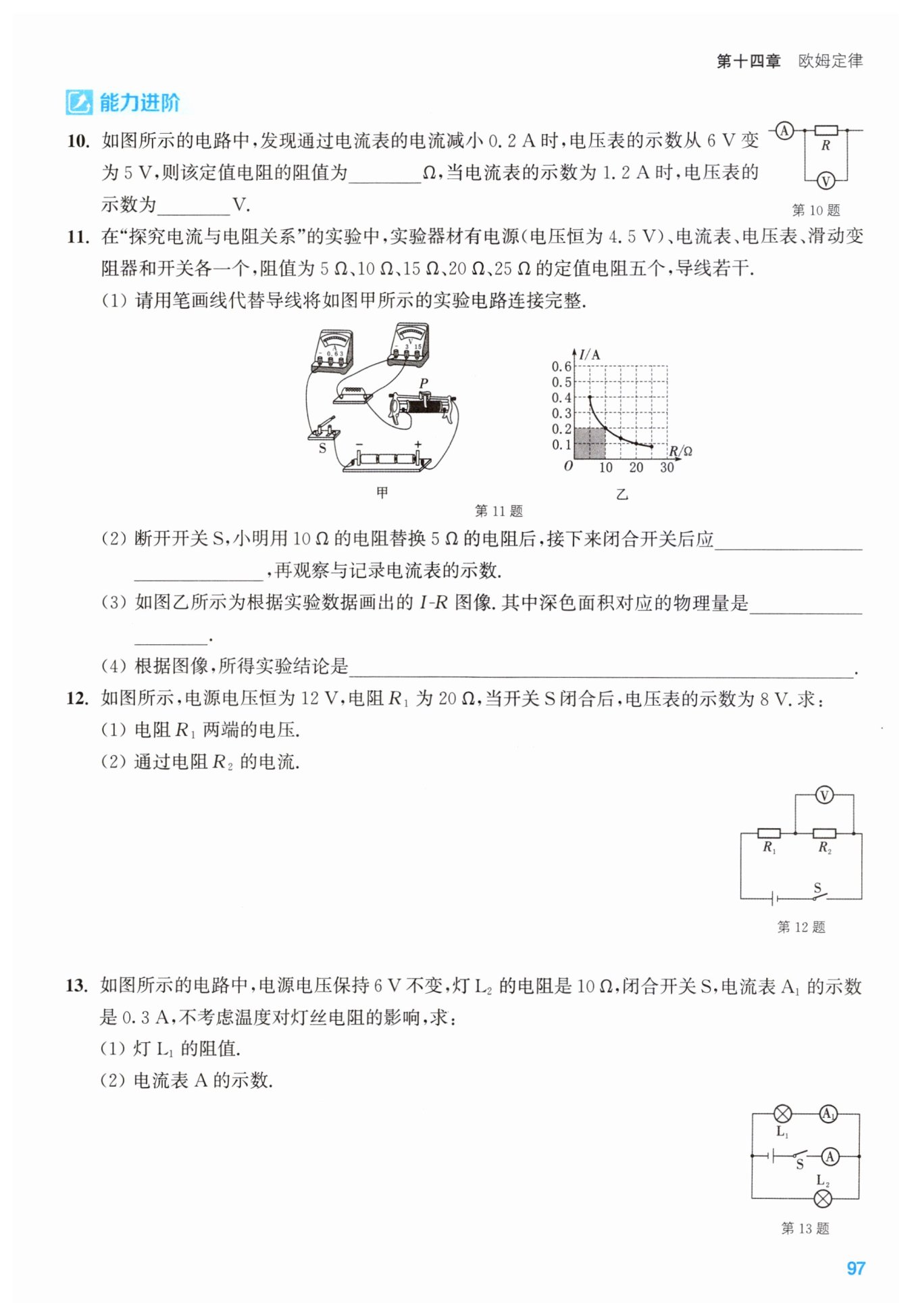

第97页 - 通城学典课时作业本九年级物理苏科版江苏专用

5

6

调节滑动变阻器

使电压表的示数

保持不变

定值电阻两

端的电压

电压一定时，通过导体的电流与导体的电阻成反比

解：$(1)$由图知，两电阻串联，电压表测量$R_2$两端的电压，$R_1$两端的电压：

$U_1=U-U_2=12\ \mathrm {V}-8\ \mathrm {V}=4\ \mathrm {V}$；

$(2)$两电阻串联，所以通过$R_2$的电流：

$I_2=I_1=\frac {4\ \mathrm {V}}{20\ \mathrm {Ω}}=0.2\ \mathrm {A}.$

解：$(1)R_{ 1 }=\frac {U_{ }}{I_{1 }}=\frac {{ 6 }\text {V}}{{ 0.3 }\text {A}}={ 20 }Ω$

$(2)I_{ 2}=\frac {U_{ }}{R_{ 2}}=\frac {{ 6 }\text {V}}{{ 10 }Ω}={ 0.6 }\text {A}$

$I=I_1+I_2=0.3\text {A}+0.6\text {A}=0.9\text {A}$
