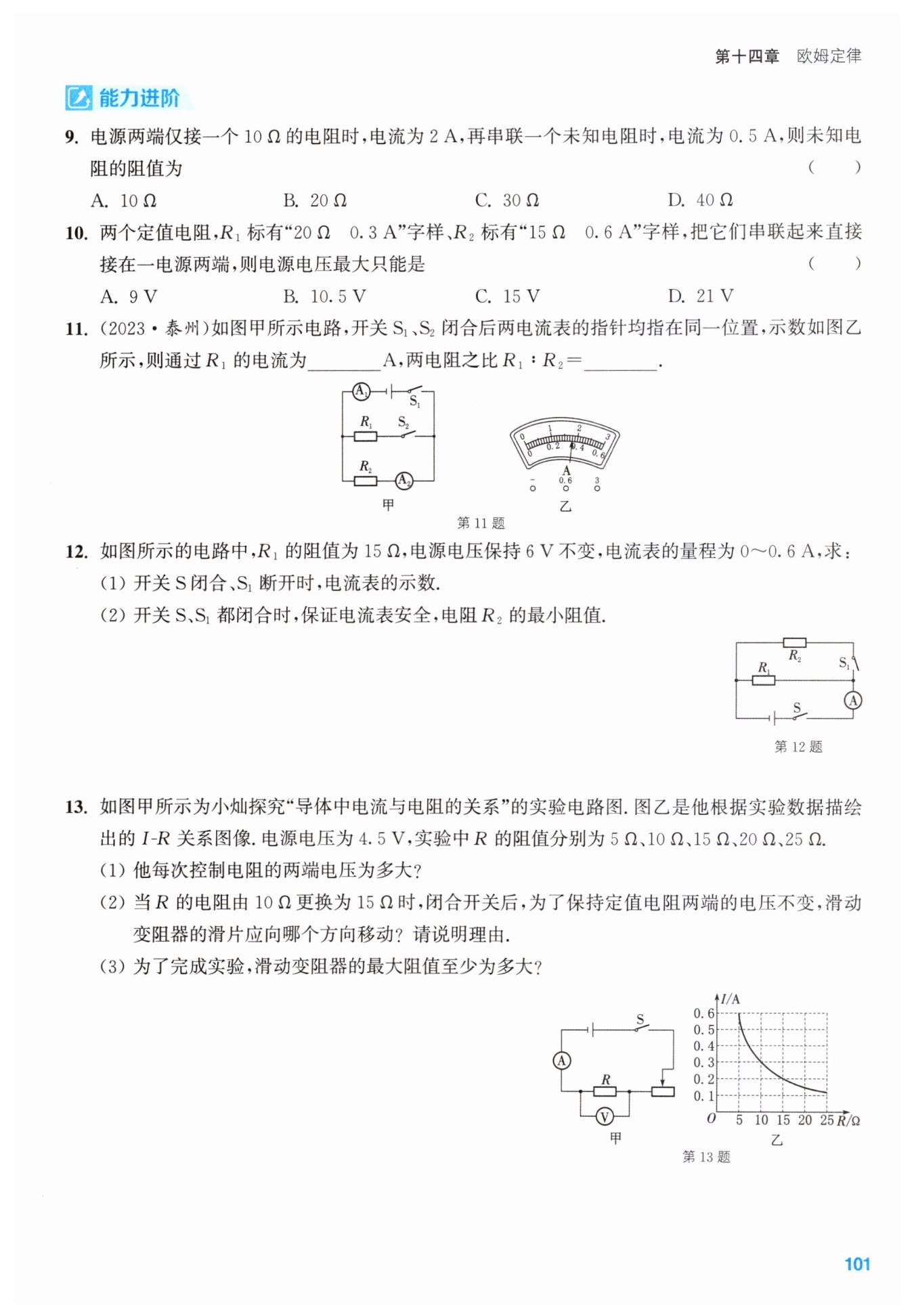

第101页 - 通城学典课时作业本九年级物理苏科版江苏专用

C

B

1.44

1:4

解：$(1)$开关$S_{闭合}$、$S_{1}$断开时，只有$R_{1}$工作，电流表测量的是通过$R_{1}$的电流，

通过$R_{1}$的电流$I_{1}=\frac {U}{R_{1}}=\frac {6\ \mathrm {V}}{15\ \mathrm {Ω}}=0.4\ \mathrm {A} $

$(2)$开关$S$、$S_{1}$都闭合时，$R_{1}$、$R_{2}$并联，根据电流表量程可知，干路的总电流最大为$0.6\ \mathrm {A}$，

通过电阻$R_{2}$的最大电流$I_{2}=I-I_{1}=0.6\ \mathrm {A}-0.4\ \mathrm {A}=0.2\ \mathrm {A} $；

$R_{2}$两端的电压$U_{2}=U=6\ \mathrm {V}$，$R_{2}$的最小阻值$R_{2}=\frac {U_{2}}{I_{2}}=\frac {6\ \mathrm {V}}{0.2\ \mathrm {A}}=30\ \mathrm {Ω}$

解：​$(1)3\ \mathrm {V} $​

​$(2)$​向右移动​$ $​根据串联分压原理可知，将定值电阻由​$10\ \mathrm {Ω}$​更换为​$15\ \mathrm {Ω}$​时，电阻增大，其分得的电压增大，为了保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右移动，使电压表的示数为​$3\ \mathrm {V}$​

​$(3)$​根据串联电路电压的规律可知，滑动变阻器分得的电压​$U_{滑}=U-U_V=4.5\ \mathrm {V}-3\ \mathrm {V}=1.5\ \mathrm {V}$​，根据分压原理得，​$\frac {U_{滑}}{U_V}=\frac {R_{滑}}{R}$​，当接入​$25\ \mathrm {Ω}$​的电阻时，滑动变阻器连入电路中的电阻​$R_{滑}=\frac {U_{滑}}{U_V} ×R=\frac {1.5\ \mathrm {V}}{3\ \mathrm {V}} ×25\ \mathrm {Ω}=12.5\ \mathrm {Ω}$​，为了完成整个实验，滑动变阻器的最大阻值至少为​$12.5\ \mathrm {Ω}$

​
