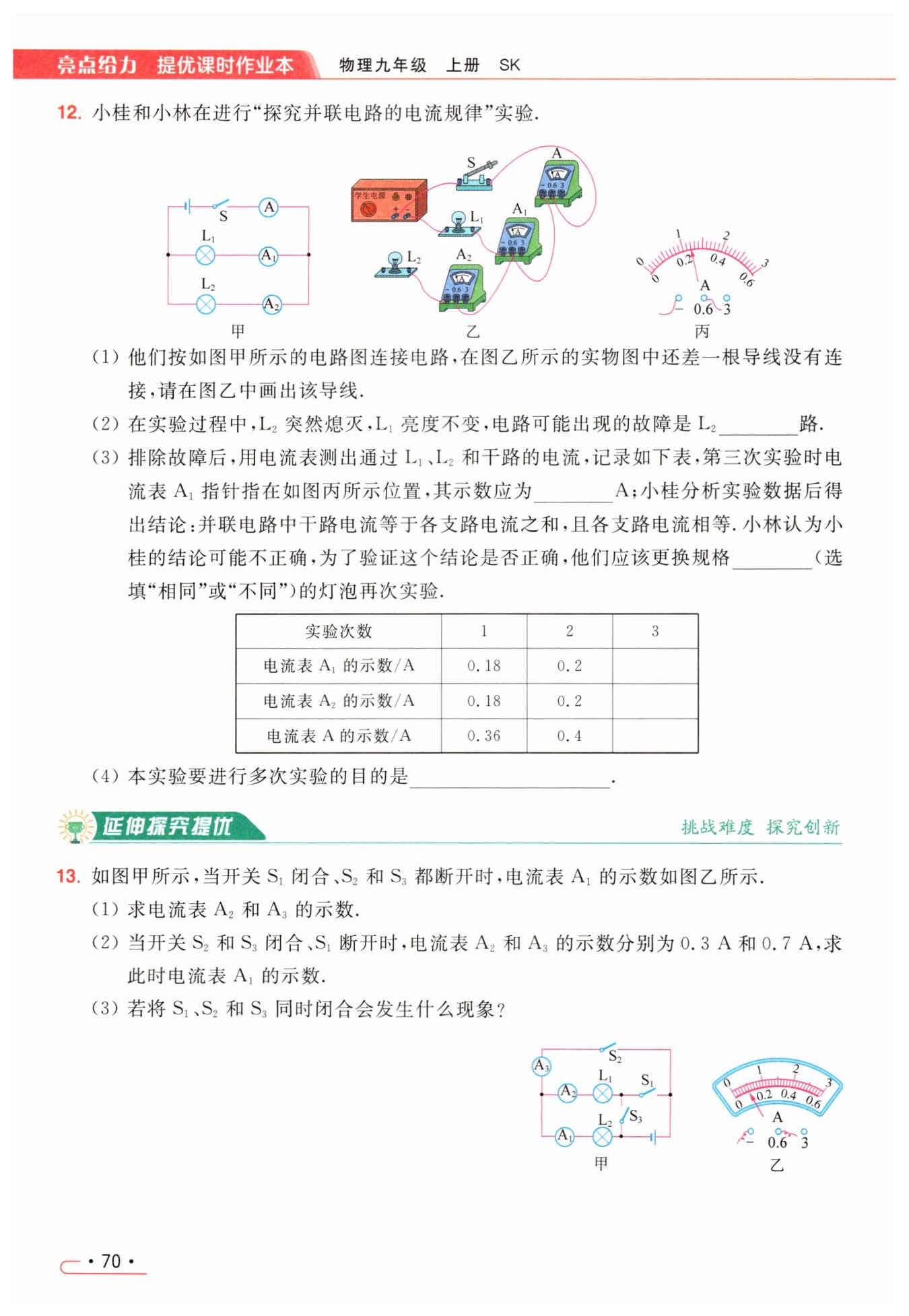

第70页 - 亮点给力提优课时作业本九年级物理江苏版

断

0.24

不同

寻找普遍规律

解：​$(1)$​根据电路图可知，当​$S_1$​闭合、​$S_2$​和​$S_3$​都断开时，​$L_1$​、​$L_2$​串联，电流表​$A_1$​和​$A_2$​都测量电路中的电流，

电流表​$A_1$​的示数如图乙所示，该电流表选用小量程，分度值为​$0.02\ \mathrm {A}$​，则​$A_1$​的示数为​$0.1\ \mathrm {A}$​，

因串联电路中电流处处相等，故电流表​$A_1$​和​$A_2$​的示数相等，都等于​$0.1\ \mathrm {A}$​；电流表​$A$​处于断路状态，因此其示数为​$0\ \mathrm {A}$​；

​$(2)$​当​$S_2$​和​$S_3$​闭合、​$S_1$​断开时，两灯并联，电流表​$A$​测干路电流，​$A_1$​、​$A_2$​分别测​$L_1$​和​$L_2$​支路的电流，

因并联电路中干路电流等于各支路电流之和，

所以当​$S_2$​和​$S_3$​闭合、​$S_1$​断开时，电流表​$A_1$​的示数：​$I_{A_{1}}=I_{A}-I_{A_{2}}=0.7\ \mathrm {A}-0.3\ \mathrm {A}=0.4\ \mathrm {A}$​；

​$(3)$​当​$S_1$​、​$S_2$​和​$S_3$​同时闭合时，电流从电源正极流出，直接从​$S_1$​、​$S_3$​回到电源负极，故发生电源短路，电源将被烧坏.
