不能有平均值这一栏

不正确

灯泡的电阻与电压、电流无关,电阻变化是因为温度的影响

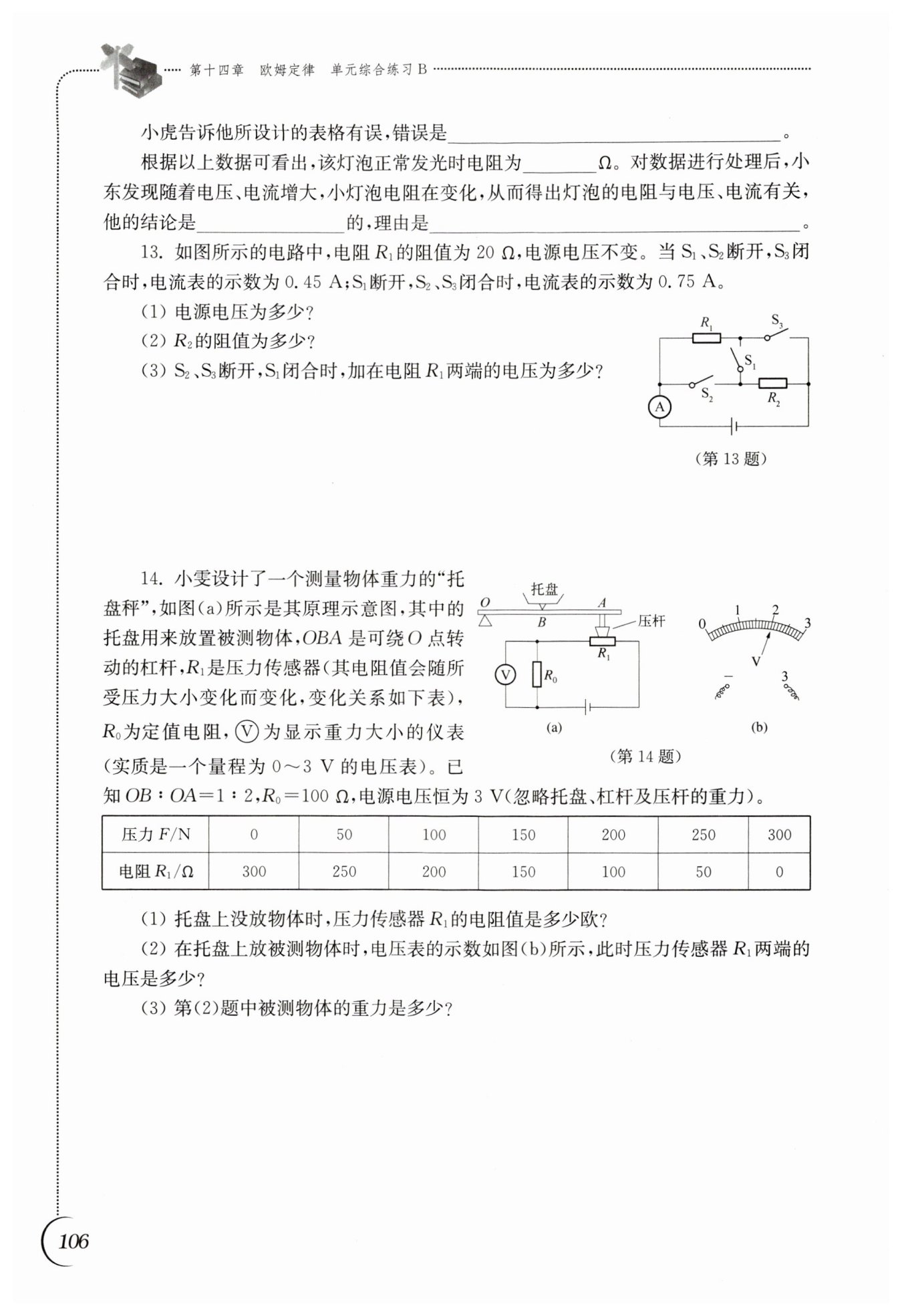

$ 解：(1)U_{ }=I_{ 1 }R_{ 1 }={ 0.45 }\ \text {A}×{ 20 }\ Ω={ 9}\ \text {V}$

$ (2)I_2=I-I_1=0.75\ \text {A}-0.45\ \text {A}=0.3\ \text {A}$

$ R_{ 2}=\frac {U_{ }}{I_{ 2}}=\frac {{ 9 }\ \text {V}}{{ 0.3 }\ \text {A}}={ 30 }Ω$

$ (3)U_1=\frac {R_1}{R_1+R_2}U=\frac {20}{20+30}×9\ \text {V}=3.6\ \text {V}$

解：$(1)$由表知当$F=0\ \mathrm {N}$时，$R_{1}=300\ \mathrm {Ω}$

$(2)U_1=U-U_0=3\ \text {V}-2\ \text {V}=1\ \text {V}$

$ (3)R_1∶R_0=U_1∶U_0=1∶2$，所以$R_1=\frac 12R_0=50\ \mathrm {Ω}$

由表可知，$F=250\ \text {N}$

根据杠杆平衡条件，$G·OB=F·OA$，所以$G=2F=500\ \text {N}$
