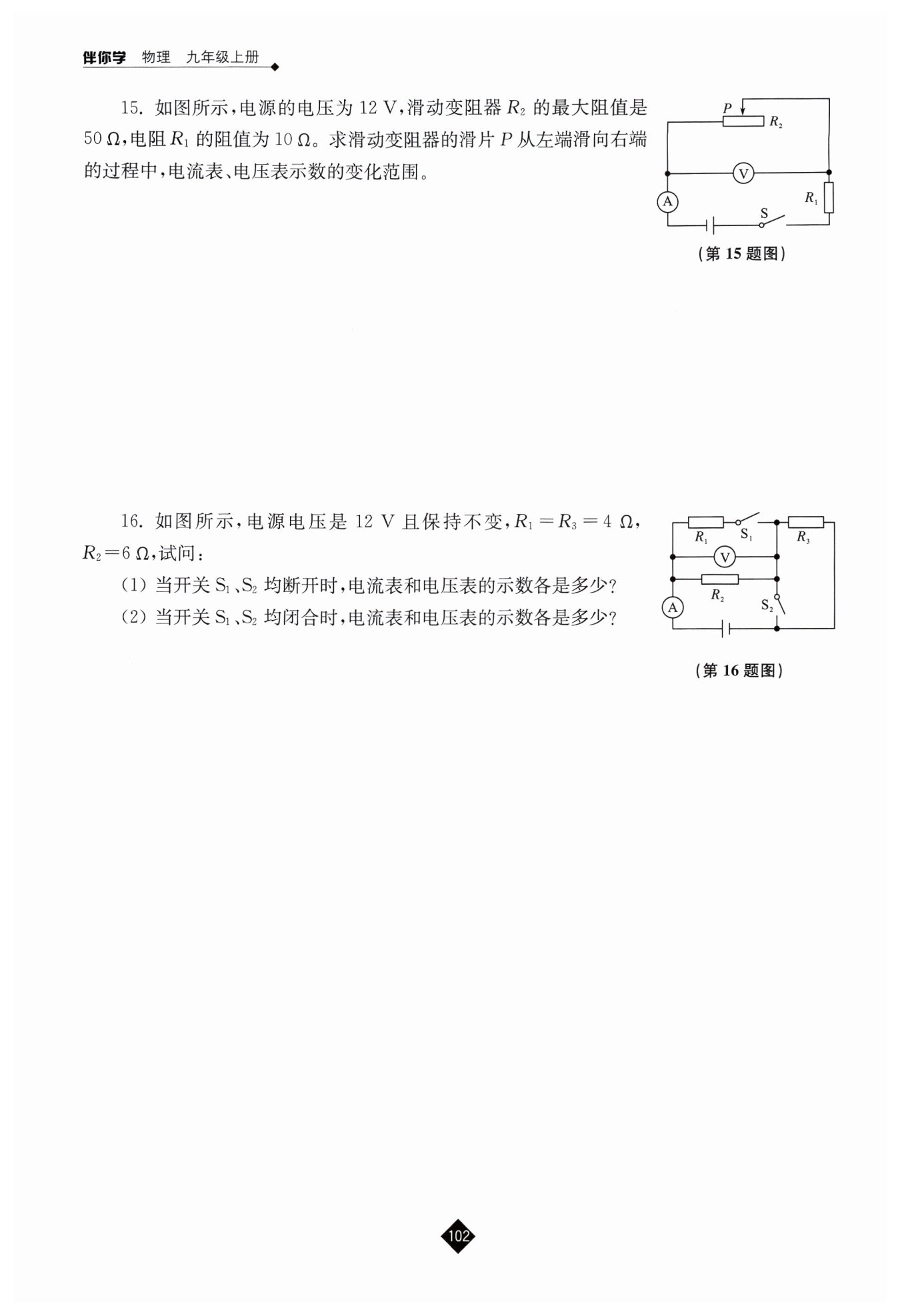

解：左端时

$ U_2=0\ \text {V}$，$I_{ }=\frac {U_{ }}{R_{1 }}=\frac {{ 12 }\ \text {V}}{{ 10 }Ω}={ 1.2 }\ \text {A}$

右端时

$ U_2=\frac {R_2}{R_1+R_2}U=10\ \text {V}$

$ I_{ }=\frac {U_{ }}{R_{ 1}+R_2}=\frac {{ 12 }\ \text {V}}{{ 10 }Ω+50Ω}={ 0.2 }\ \text {A}$

$ $所以电流表由$1.2\ \text {A}$变为$0.2\ \text {A}$，电压表由$0\ \text {V}$变为$10\ \text {V}$

解：$(1)I_{ }=\frac {U_{ }}{R_{ 2}+R_3}=\frac {{ 12 }\ \text {V}}{{ 6 }Ω+4Ω}={ 1.2 }\ \text {A}$

$ U_2=IR_2=1.2\ \text {A}×6Ω=7.2\ \text {V}$

$ (2)I_{ 1}=\frac {U_{ }}{R_{1 }}=\frac {{ 12 }\ \text {V}}{{ 4 }Ω}={ 3 }\ \text {A}$

$ I_{ 2}=\frac {U_{ }}{R_{2 }}=\frac {{ 12 }\ \text {V}}{{ 6 }Ω}={ 2 }\ \text {A}$

$ I=I_1+I_2=3\ \text {A}+2\ \text {A}=5\ \text {A}$

$ U=12\ \text {V}$
