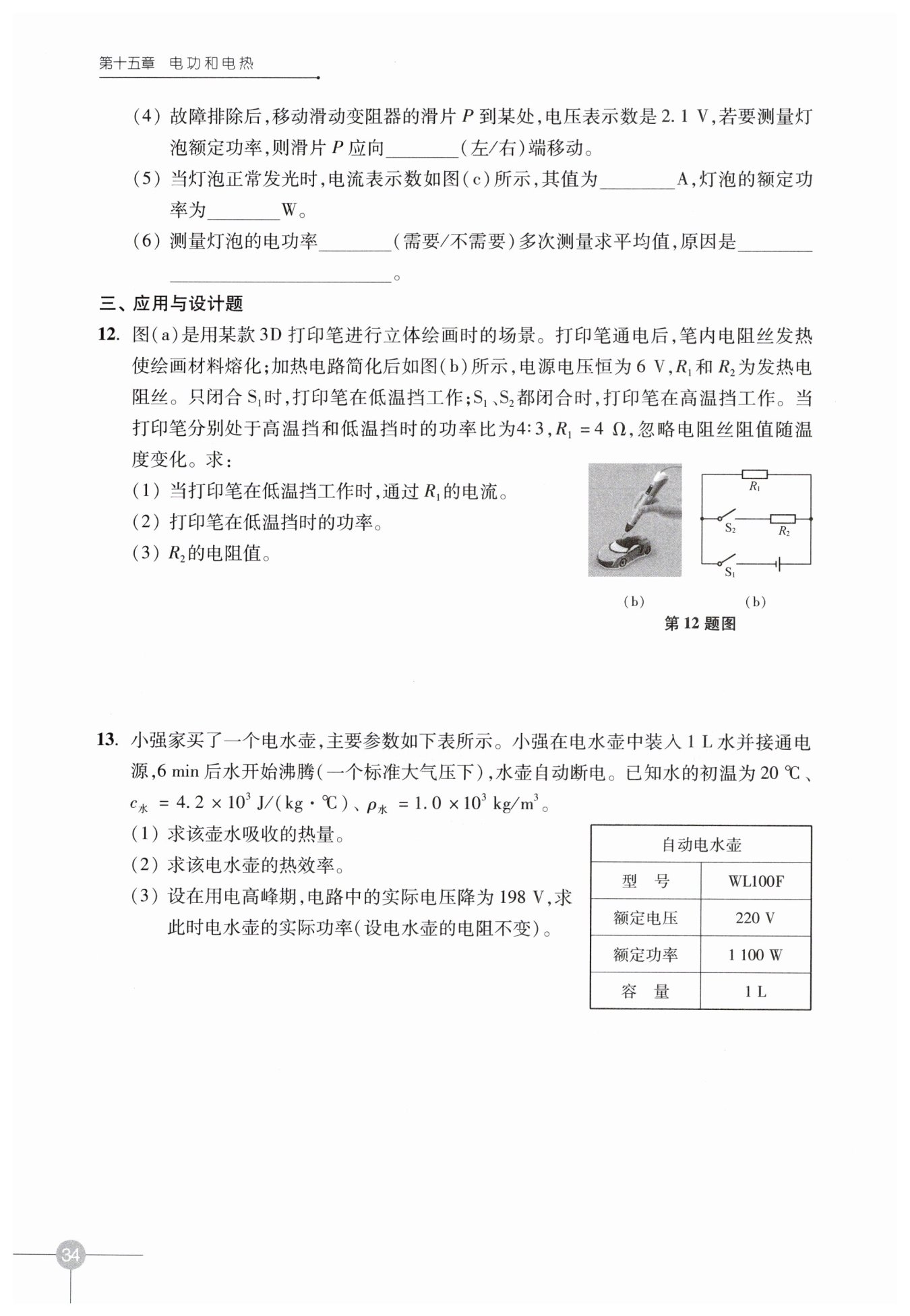

右

0.3

0.75

不需要

灯泡在

不同电压下的功率不同

解：​$(1)$​只闭合​$S_{1}$​时低温挡工作，电路中只有​$R_{1}$​接入电路，通过​$R_{1}$​的电流​$I_{1}=\frac {U}{R_{1}}=\frac {6\ \mathrm {V}}{4 \ \mathrm {Ω}}=1.5\ \mathrm {A}$​

​$(2)$​低温挡的功率​$ P_{低}=UI_{1}=6\ \mathrm {V}×1.5\ \mathrm {A}=9\ \mathrm {W}$​

​$ (3)S_{1}、$​​$S_{2}$​都闭合时，​$R_{1}$​与​$R_{2}$​并联，此时高温挡工作​$ \frac {P_{高}}{P_{低}}=\frac {9\ \mathrm {W}+P_{2}}{9\ \mathrm {W}}=\frac 43$​可得​$P_{2}=3\ \mathrm {W}，$​即​$R_{2}$​消耗的电功率为​$3\ \mathrm {W} $​

通过​$R_{2}$​的电流​$I_{2}=\frac {P_{2}}{U}=\frac {3\ \mathrm {W}}{6\ \mathrm {V}}=0.5\ \mathrm {A}$​

​$R_{2}=\frac {U}{I_{2}}=\frac {6\ \mathrm {V}}{0.5\ \mathrm {A}}=12 \ \mathrm {Ω}$​

解：​$(1)$​由​$ρ=\frac {m}{V}$​得，水的质量：

​$m=ρ_{水}V=1.0×10^3\ \mathrm {kg/m}^3×1×10^{-3}\ \mathrm {m^3}=1\ \mathrm {kg}；$​

水升高到​$100℃$​吸收的热量：

​$Q_{吸}=cm∆t=4.2×10^3\ \mathrm {J/}(\mathrm {kg·℃})×1\ \mathrm {kg}×(100℃-20℃)=3.36×10^5\ \mathrm {J}；$​

​$(2)$​由​$P=\frac {W}{t}$​得，电热水壶在​$6\mathrm {\mathrm {min}}$​内消耗的电能为：

​$W=Pt=1100\ \mathrm {W}×6×60\ \mathrm {s}=3.96×10^5\ \mathrm {J}；$​

电热水壶的热效率为：

​$η=\frac {Q_{吸}}{W}×100\%=\frac {3.36×10^5\ \mathrm {J}}{3.96×10^5\ \mathrm {J}}×100\%≈84.8\%；$​

​$(3)$​由​$P=UI=\frac {U^2}{R}$​得，电热水壶的电阻：

​$R=\frac {U^2}{P}=\frac {(220\ \mathrm {V})^2}{1100\ \mathrm {W}}=44\ \mathrm {Ω}$​

当电压为​$198\ \mathrm {V} $​时，实际功率为：

​$P'=\frac {U'^2}{R}=\frac {(198\ \mathrm {V})^2}{44\ \mathrm {Ω}}=891\ \mathrm {W}$​
