0.12

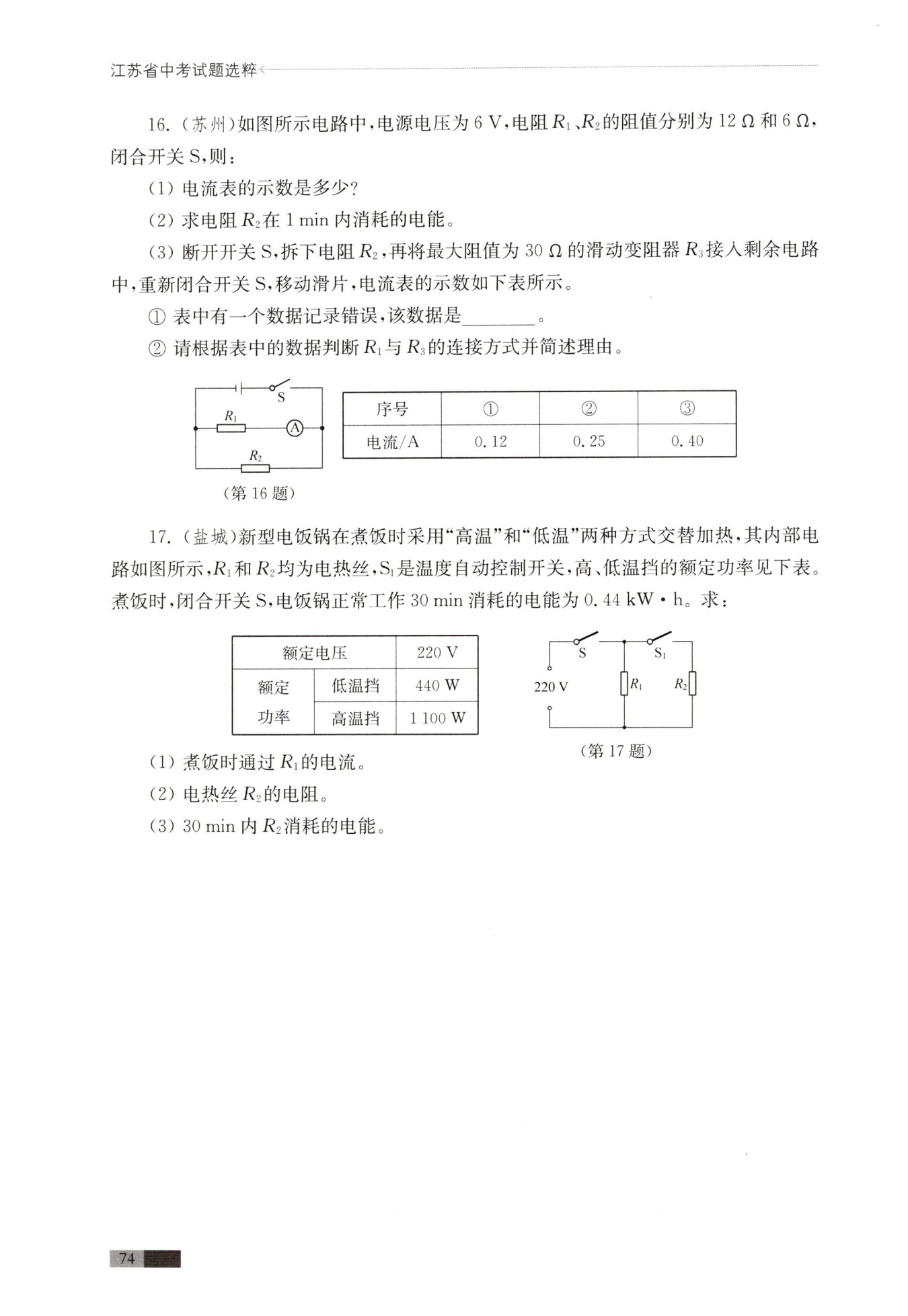

解$:(1) I_{ 1}=\frac {U_{ }}{R_{ 1}}=\frac {{ 6 }\ \text {V}}{{ 12 }Ω}={ 0.5 }\ \text {A}$

$(2) P_{ 2 }=\frac {U_{ }^2}{R_{ 2 }}=\frac {({ 6 }\ \text {V})^2}{{ 6 }Ω}={6 }\ \text {W}$

$W_{2 }=P_{ 2 }t_{ }={ 6 }\ \text {W}×{ 60 }\ \text {s}={ 360 }\ \text {J}$

$(3)②$串联$；$如果并联$，$移动滑片时电流表示数应不变

解：$(1)I_{ 1 }=\frac {P_{ 低 }}{U_{ }}=\frac {{ 440 }\ \text {W}}{{ 220 }\ \text {V}}={ 2 }\ \text {A}$

$(2)I_{ }=\frac {P_{高 }}{U_{ }}=\frac {{1100 }\ \text {W}}{{ 220 }\ \text {V}}={ 5 }\ \text {A}$

$I_{2 }=I_{ }-I_{ 1 }={ 5 }\ \text {A}-{ 2}\ \text {A}={3 }\ \text {A}$

$R_{ 2 }=\frac {U_{ }}{I_{2 }}=\frac {{ 220 }\ \text {V}}{{ 3 }\ \text {A}}={ 73.33 }Ω$

$(3)W_{ 2 }=0.44\ \text {kW}·\ \text {h}-0.44×\ \text {kW}×0.5\ \text {h}=0.22\ \text {kW}·\ \text {h}$
