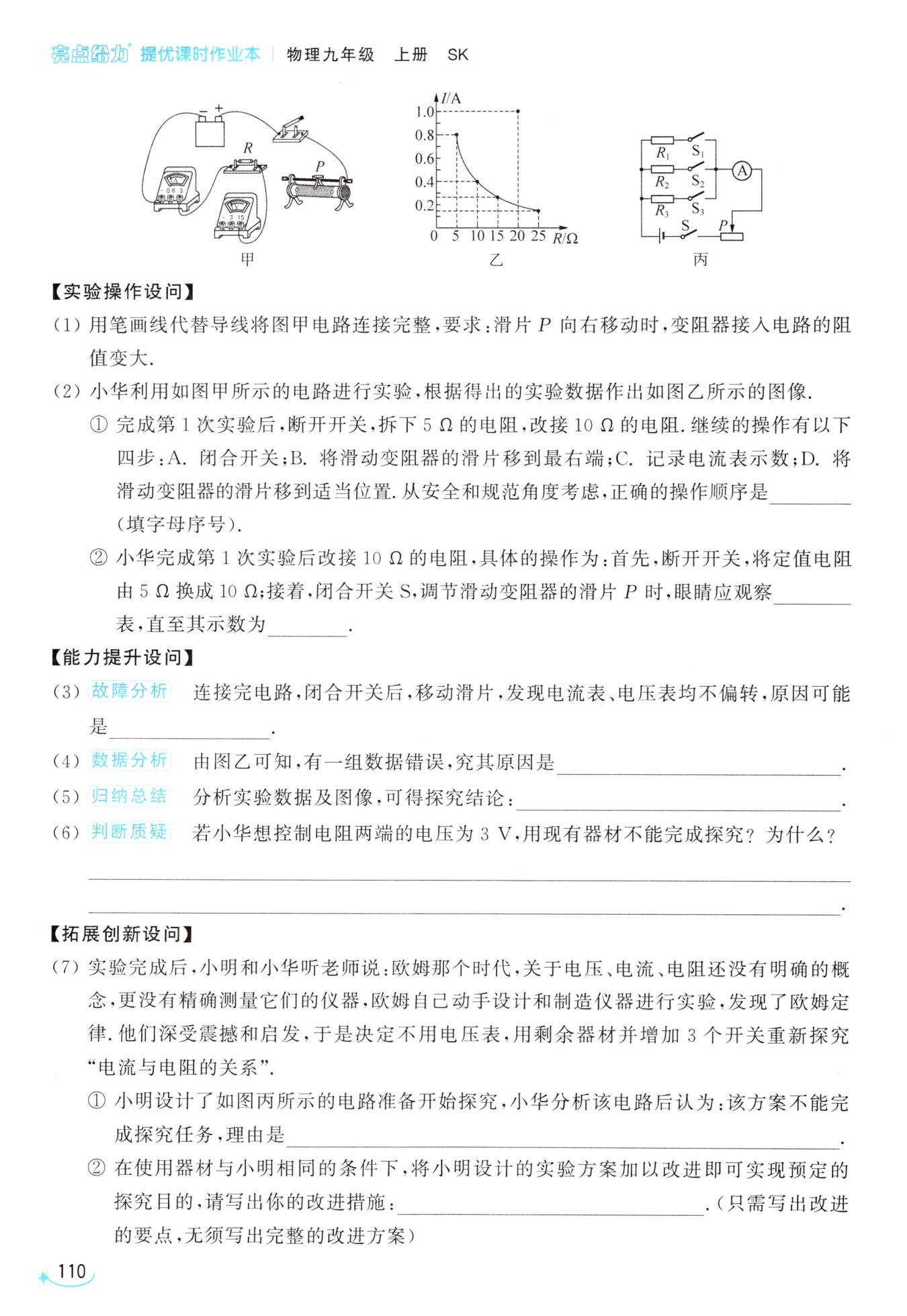

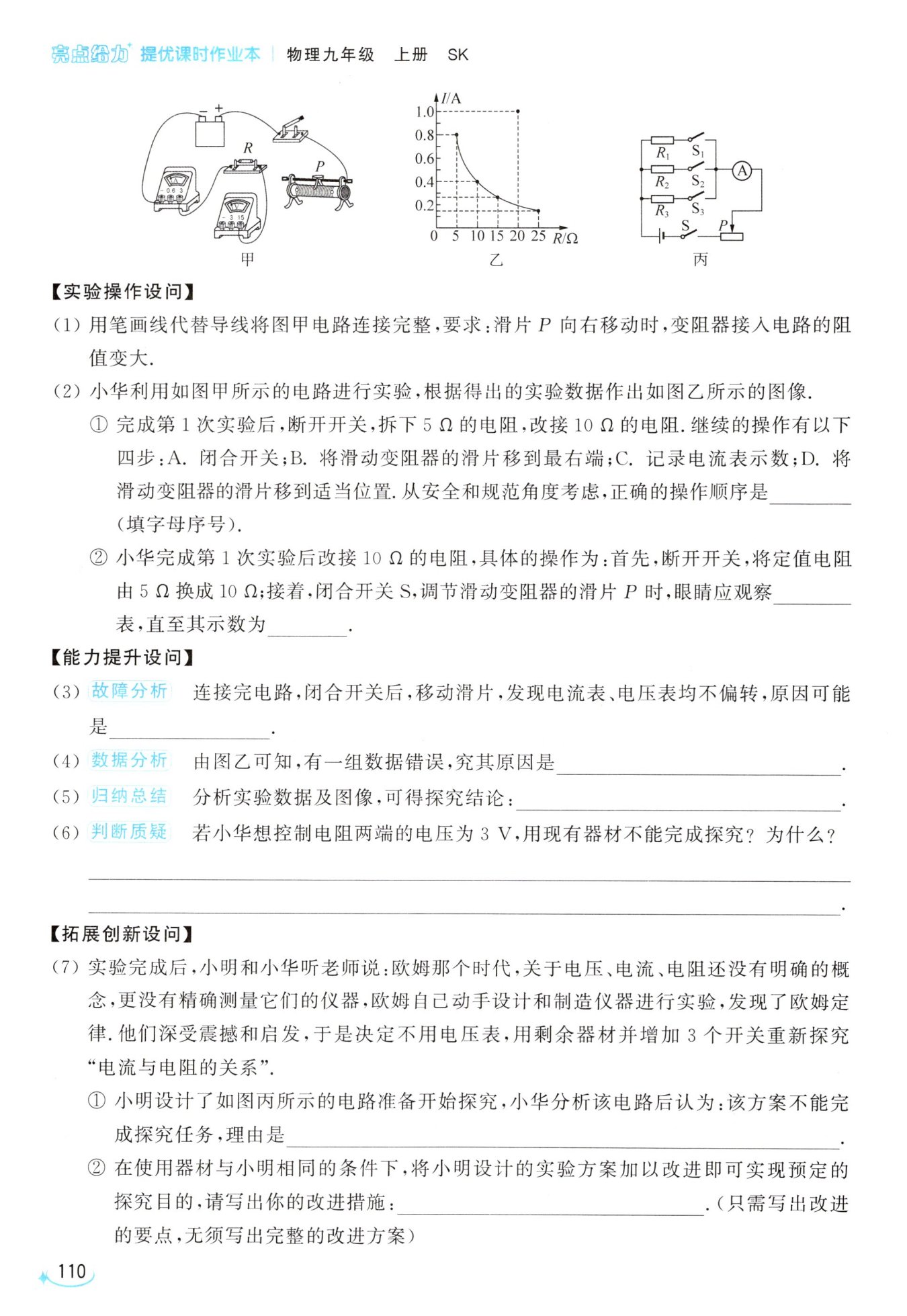

第110页 - 亮点给力提优课时作业本九年级物理江苏版

BADC

电压

4 V

开关断路(或滑动变阻器断路或电流表断路)

 电流表接小量程但按大量程读数

 导体两端的电压一定时，通过导体的电流与其电阻成反比

 若控制电阻两端的电压为3 V，则滑动变阻器两端的电压为$U - U_V=6\ V - 3\ V = 3\ V = U_V，$由串联分压可知，滑动变阻器的阻值等于定值电阻的阻值。实验中滑动变阻器的最大阻值为20 Ω，而需要探究的最大电阻为25 Ω，滑动变阻器的最大阻值偏小，不满足完成实验的要求。

 闭合开关，三个电阻并联接入电路，电流表测干路电流，根据并联电路电压特点可知，三个电阻两端的电压相等，但无法测出通过每个电阻的电流，所以该方案不能完成探究任务。

 在每一支路上分别串联一个电流表。
