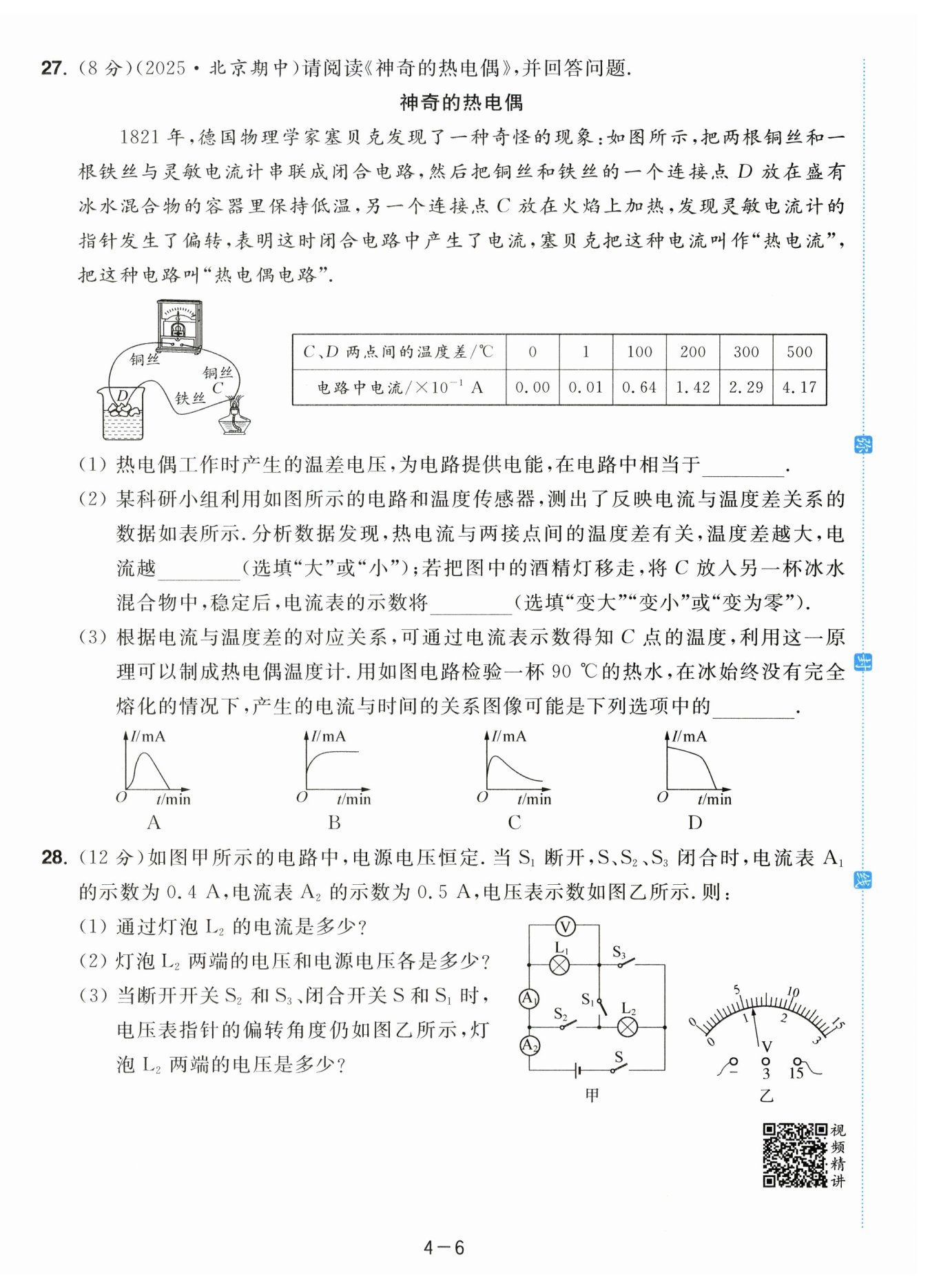

（1）由图甲可知，当S₁断开，S、S₂、S₃闭合时，两灯泡并联，电压表测灯泡L₁两端的电压，电流表A₁测通过灯泡L₁的电流，电流表A₂测干路电流，则通过灯泡L₁的电流I₁ = 0.4 A，干路电流I = 0.5 A，由并联电路的电流规律可得，通过灯泡L₂的电流I₂ = I - I₁ = 0.5 A - 0.4 A = 0.1 A。
（2）由图乙可知，电压表的量程为0～15 V，则其示数为6 V，即灯泡L₁两端的电压U₁ = 6 V，由并联电路的电压规律可知，灯泡L₂两端的电压U₂ = U₁ = 6 V、电源电压U = U₁ = 6 V。
（3）由图甲可知，当断开开关S₂和S₃、闭合开关S和S₁时，两灯泡串联，电压表测灯泡L₁两端的电压，因为串联电路两端的总电压等于各部分电路两端的电压之和，所以灯泡L₁两端的电压小于电源电压，则此时电压表的量程为0～3 V，由图乙可知，此时电压表的示数即灯泡L₁两端的电压U₁' = 1.2 V，则灯泡L₂两端的电压U₂' = U - U₁' = 6 V - 1.2 V = 4.8 V。
