没有多次测量求平均值

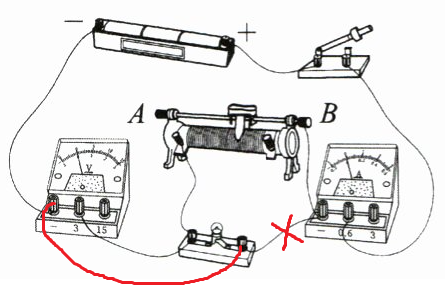

移动滑动变阻器的滑片,

读取几组电压值和电流值,算出每次测得的电阻，再求平均值

电灯不亮

10Ω

小电灯灯丝的电阻随它的温度升高而增大

$ 电源、开关、电流表、导线，长度、横截面积都相同而软硬度不同的铅笔芯三根$

$ ①用导线将电源、开关、电流表依次和软﹑软硬适中，硬铅笔芯连成串联电路。$

$ ②闭合开关，分别读出电流表的示数I_{1}、I_{2}、I_{3}$

若​$I_1 =I_2=I_3$​，则铅笔芯的电阻大小与软硬度无关；

​$ $​若​$I_1>I_2>I_3$​，则铅笔芯的电阻大小与软硬度有关，在长度，横截面积都相同时，铅笔芯的硬度越大，电阻越大；

​$ $​若​$I_1<I_2<I_3$​，则铅笔芯的电阻大小与软硬度有关；

 在长度，横截面积都相同时，铅笔芯的硬度越大，电阻越小

解：$(1)I_{ 大}=\frac {U_{ }}{R_{小 }}=\frac {{ 3 }\ \text {V}}{{ (5+0) }Ω}={ 0.6 }\ \text {A}$

$ I_{ 小}=\frac {U_{ }}{R_{大 }}=\frac {{ 3 }\ \text {V}}{{ (5+20) }Ω}={ 0.12 }\ \text {A}$

$ (2)U_{2大 }=I_{ 小 }R_{2大 }={ 0.12 }\ \text {A}×{ 20 }\ Ω={2.4 }\ \text {V}$，$U_{2小}=0\ \text {V}$
