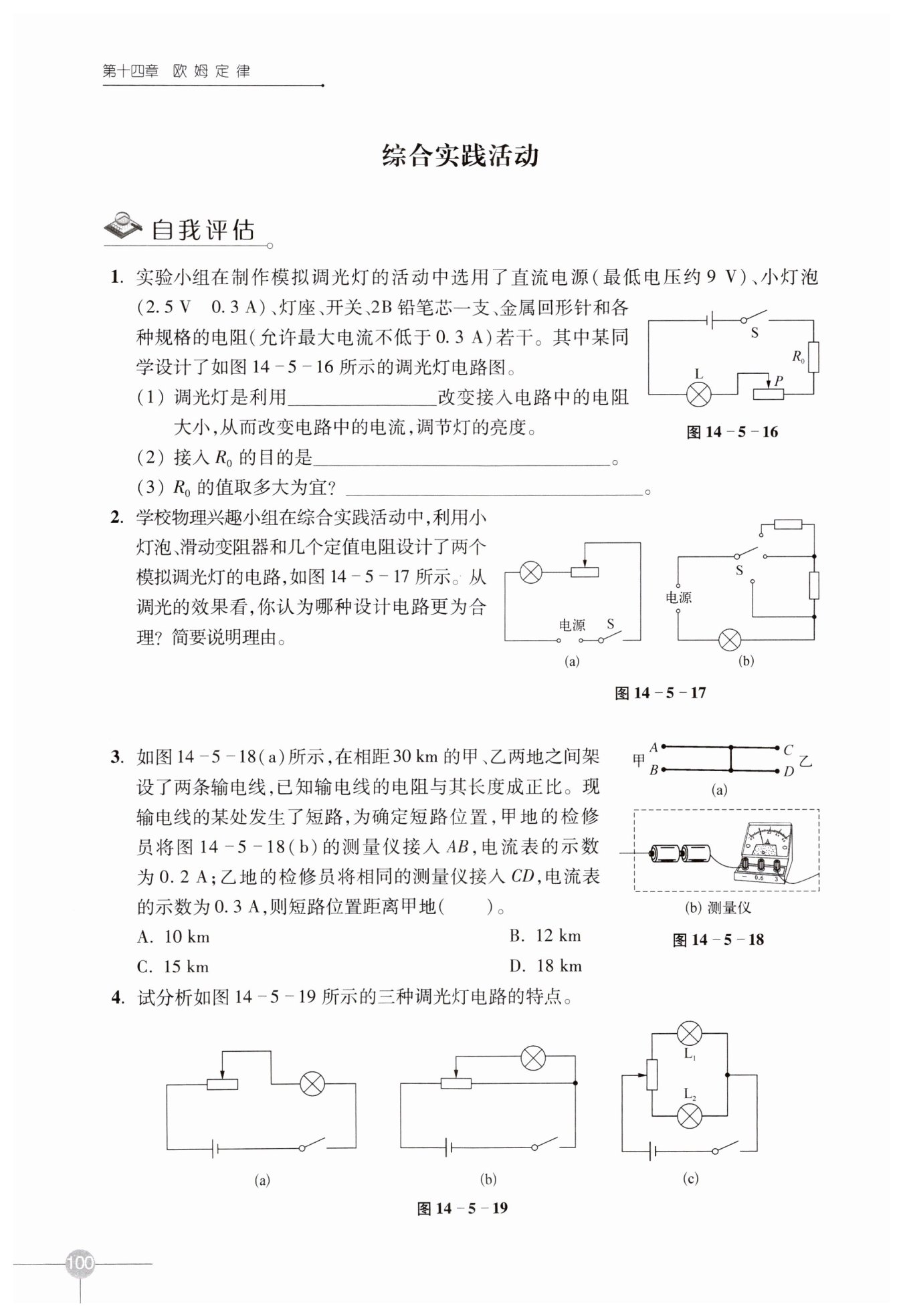

图(a )中滑动变阻器起到限流、降压作用，可以连续调光。不足之处是灯泡中的电流不能减小到零。因此调节的结果是：灯泡可以达到最亮(或正常发光)，但电流不能减到零图(b)中，滑动变阻器不但有分压作用，而且具有分流作用。当滑片滑到最左端时，灯光正常发光；当滑片滑到最右端时，灯泡被导线短路，实际电流为零。因此它比图(a)的电路实际调光范围要大得多，但更费电图(c)可实现双向调光。一般情况下，L1和L2的正常工作电压相等，其中主灯L1正常工作时更亮，主要用来看书和照明；而辅灯L2正常工作时亮度相对较小，一般用于深夜睡觉时，方便起居用。此电路的特点是主灯L1和辅灯L2的亮度，在滑片移动过程中交替连续变化，达到双向调节目的
