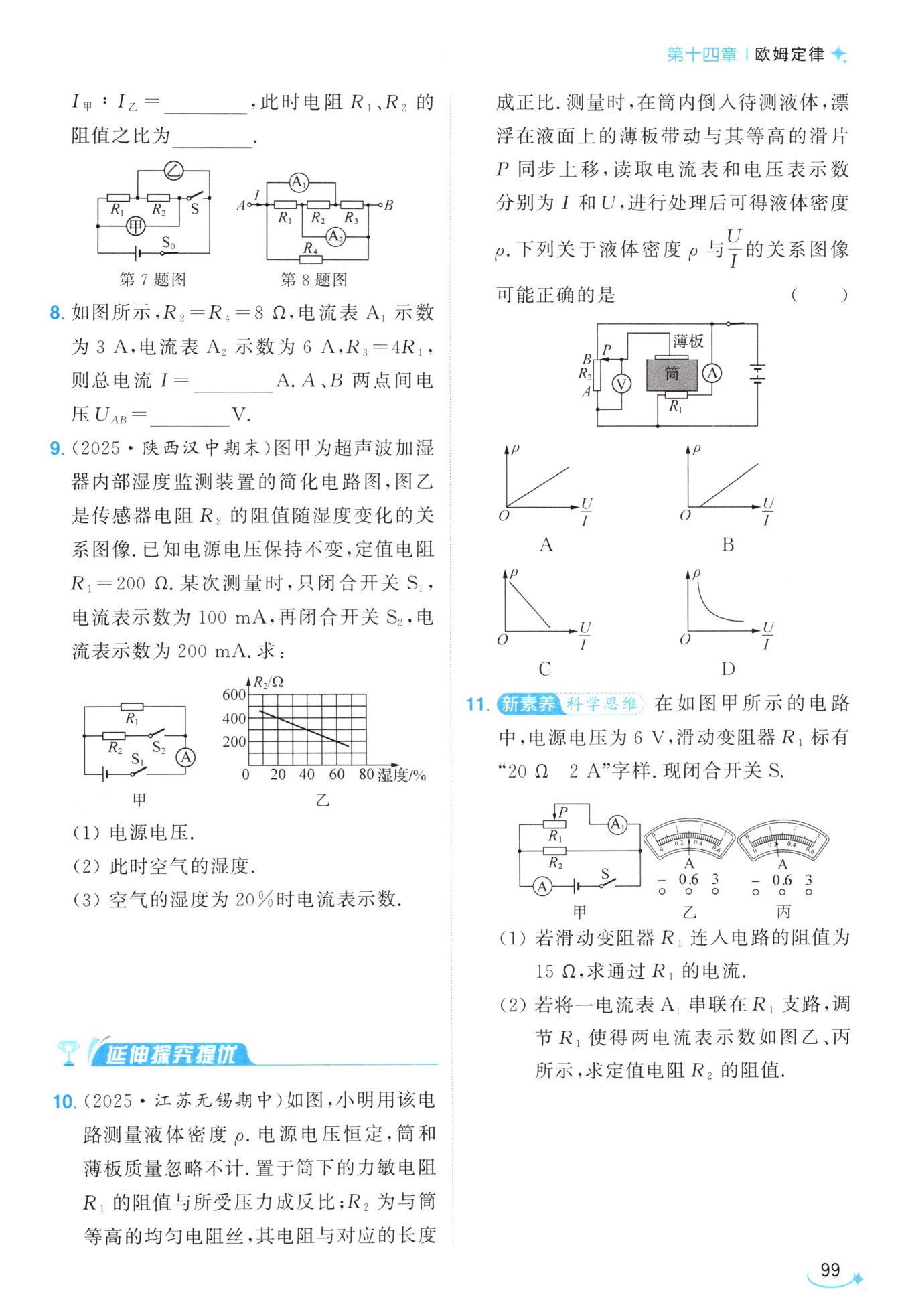

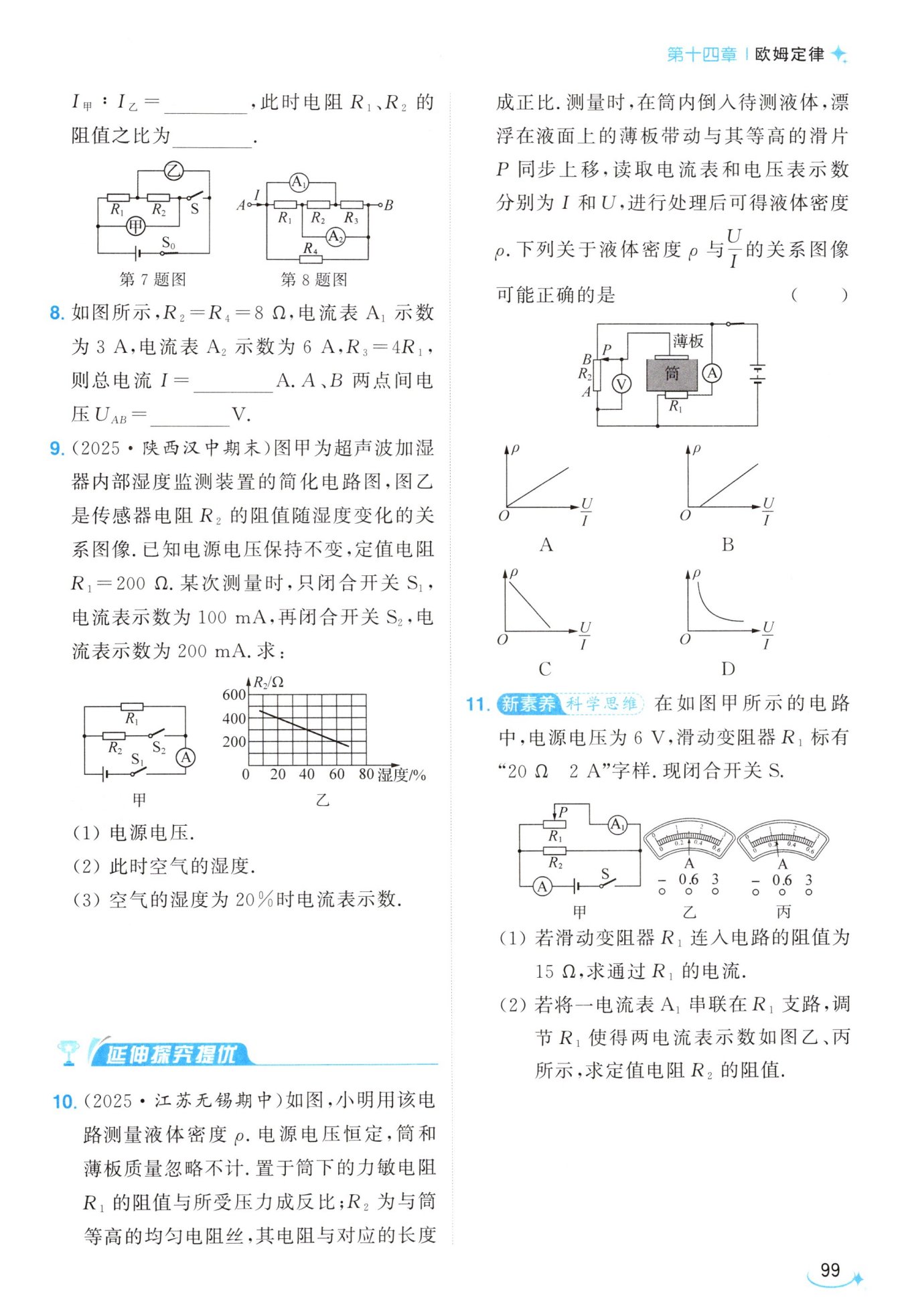

第99页 - 亮点给力提优课时作业本九年级物理江苏版

2：3

2：1

9

16

 解：（1）只闭合开关$S_1，$电路为$R_1$的简单电路，电流表示数为$100mA = 0.1A，$由欧姆定律可得，电源电压$U = I_1R_1 = 0.1A×200\Omega = 20V。$

 （2）再闭合开关$S_2，$两电阻并联，电流表测干路电流，电流表示数$I = 200mA = 0.2A，$由并联电路的电流规律可得，通过$R_2$的电流$I_2 = I - I_1 = 0.2A - 0.1A = 0.1A，$由欧姆定律可得，$R_2$的阻值$R_2=\frac{U}{I_2}=\frac{20V}{0.1A}=200\Omega，$由图乙可知，此时空气的湿度为$60\%。$

 （3）由图乙可知，空气的湿度为$20\%$时，$R_2$的阻值$R_2' = 400\Omega，$由欧姆定律可得，通过两电阻的电流分别为$I_1' = I_1 = 0.1A$、$I_2'=\frac{U}{R_2'}=\frac{20V}{400\Omega}=0.05A，$则干路电流即电流表示数$I' = I_1' + I_2' = 0.1A + 0.05A = 0.15A。$

D

$ 解：（1）由图甲可知，R_2与R_1并联，$

$电流表A测干路电流，电流表A_1测通过R_1的电流。$

$因为并联电路各支路两端的电压相等，$

$所以R_1两端的电压U_1 = U = 6V，$

$当R_1连入电路的阻值为15\Omega时，通过R_1的电流$

$I_1=\frac{U_1}{R_1}=\frac{6V}{15\Omega}=0.4A。\ $

$\ （2）由题意可知，R_1的最大阻值为20\Omega，$

$则通过R_1的最小电流I_{1小}=\frac{U}{R_{1大}}=\frac{6V}{20\Omega}=0.3A。\ $

$\ 若将一电流表A_1串联在R_1支路，$

$调节滑动变阻器R_1使两电流表示数如图乙、丙所示，$

$有两种情况： ① 图乙是电流表A_1的表盘，图丙是电流表A的表盘，$

$因为A_1指针的偏转角度比A大，但A_1示数应小于A的示数，$

$所以此时电流表A_1的量程应为0～0.6A，$

$电流表A的量程应为0～3A，则由图可知，$

$此时电流表A_1、A的示数分别为0.3A、1.2A，$

$即I_1 = 0.3A，I = 1.2A，此时通过R_2的电流$

$I_2 = I - I_1 = 1.2A - 0.3A = 0.9A，$

$定值电阻R_2的阻值R_2=\frac{U}{I_2}=\frac{6V}{0.9A}\approx6.7\Omega。\ $

$\ ② 若图丙是电流表A_1的表盘，图乙是电流表A的表盘，$

$若电流表A_1的量程为0～0.6A，则此时A_1的示数为0.24A，$

$小于通过R_1的最小电流0.3A，所以电流表A_1的量程不可能为0～0.6A，$

$应为0～3A，则电流表A的量程也为0～3A，由图可知，$

$此时电流表A_1、A的示数分别为1.2A、1.5A，即I_1' = 1.2A、I' = 1.5A，$

$此时通过R_2的电流I_2' = I' - I_1' = 1.5A - 1.2A = 0.3A，$

$定值电阻R_2的阻值R_2'=\frac{U}{I_2'}=\frac{6V}{0.3A}=20\Omega。\ $

$\ 综上所述，定值电阻R_2的阻值可能是6.7\Omega或20\Omega。$
